Моделирование использования / потребления ресурсов при выполнении экземпляра операции

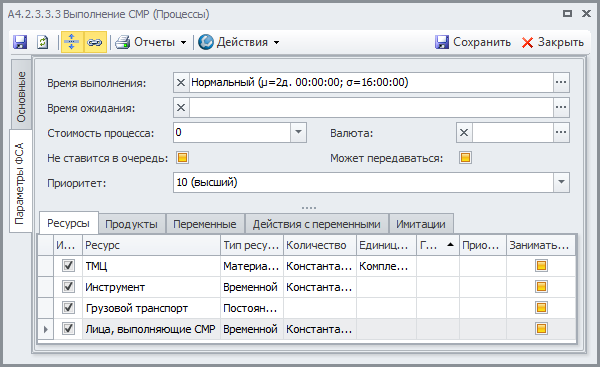

Для моделирования использования / потребления ресурса при выполнении экземпляра операции, необходимо на вкладку Ресурсы (Окно свойств объекта справочника Деятельность → вкладка Параметры имитации) (Рис.1) добавить объект справочника "Оргединицы" или "Объекты деятельности".
Добавить объект справочника "Оргединицы" или "Объекты деятельности" на вкладку Ресурсы можно методом "Drag&Drop" (подробно данный метод описан в Руководство пользователя, глава fill_drag) или путем выбора объекта при помощи Окна выбора. Кроме того объекты справочников "Оргединицы" или "Объекты деятельности" попадают на вкладку Ресурсы автоматически, если установлена связь между моделью ресурса и моделью операции. Связь между моделью ресурса и моделью операции устанавливается в соответствующих списках, например, при добавлении объекта справочника "Оргединицы" на вкладку Оргединицы в Окне свойств объекта справочника "Деятельность" или при создании связи между фигурами ресурса и операции, которые ссылаются на соответствующие модели ресурса и операции, на диаграмме процесса в нотации EPC или BPMN (связь должна быть направлена от фигуры ресурса к фигуре операции).

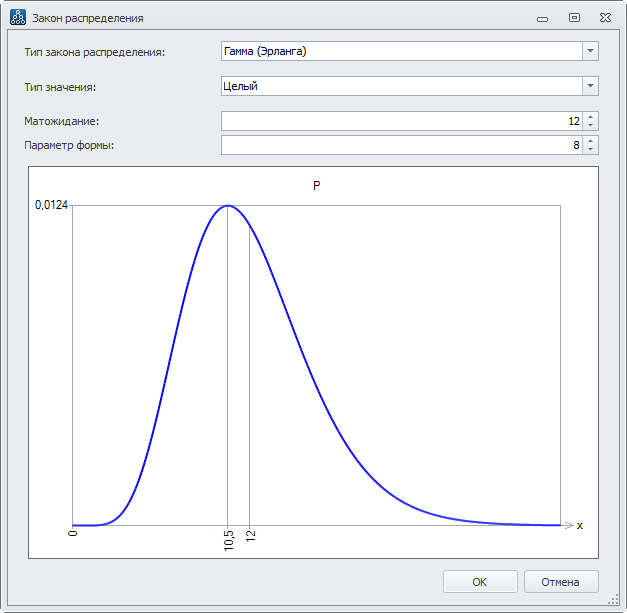

При задании количества потребляемого материального ресурса в параметре "Тип значения" указывается тип значения параметра "Количество": Целый или Вещественный (Рис.2). Тип значения параметра "Количество" временного ресурса всегда Целый.
