Язык Archimate

Archimate - это язык моделирования архитектуры предприятия, который был разработан и впервые опубликован в 2004 году голландским институтом TNO. Этот язык был создан с целью улучшения способности предприятий описывать, анализировать и управлять своей архитектурой и является стандартом для описания архитектурных аспектов бизнеса, информационных систем и технологической инфраструктуры. Его целью было обеспечение структурированной и ясной методологии для моделирования архитектуры предприятия, что в свою очередь помогло бы организациям лучше понимать и управлять своими бизнес-процессами и технологическими решениями.

Важно отметить, что Archimate разрабатывался как открытый стандарт, что позволило широкому кругу организаций и профессионалов в области архитектуры использовать его в своей работе. Со временем, этот язык стал популярным инструментом для моделирования архитектуры предприятия.

Структура языка Archimate

Язык Archimate включает в себя:

Слои:

  • Стратегический слой
  • Бизнес-слой
  • Слой приложений
  • Технологический слой
  • Слой реализации и миграции

Аспекты:

  • Мотивация
  • Активная структура
  • Поведение
  • Пассивная структура

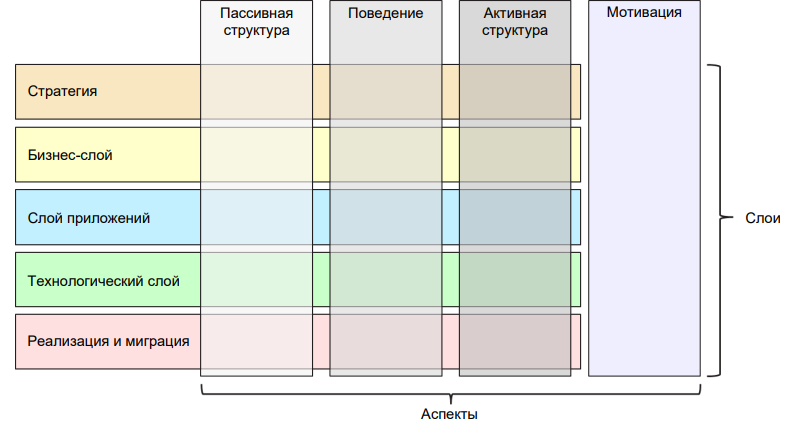

а также Композитные элементы и связи. Схема полного фреймворка ArchiMate изображена на рисунке 1.

Рисунок 1. Полный фреймворк ArchiMate

Классификация архитектурных элементов на основе аспектов и слоев представляет собой условность, где элементы, пересекающие различные аспекты и слои, играют значимую роль в формировании комплексного архитектурного описания. Поэтому не каждый архитектурный элемент строго привязан к конкретному слою или аспекту. Например, бизнес-роль выступает в роли посредника между элементами поведения и структурными элементами. Решение о том, к какому слою (технологическому или слою приложений) отнести определенную часть программного обеспечения, зависит от контекста.

Ячейки, входящие в структуру фреймворка, служат средством моделирования предприятия с различных точек зрения, отражая интересы заинтересованных сторон. При этом у одной заинтересованной стороны могут быть интересы, охватывающие несколько ячеек. Введены два измерения в фреймворке: слои и аспекты.

Слои подразделяются на стратегический, бизнес, приложений, технологический и реализации и миграции. Аспекты включают аспект активной структуры, аспект поведения и аспект пассивной структуры. Например, аспект активной структуры содержит структурные элементы, демонстрирующие активное поведение, такие как бизнес-акторы, компоненты приложений и устройства. Аспект поведения включает элементы поведения, такие как процессы, функции, события и сервисы. Аспект пассивной структуры содержит объекты, над которыми осуществляется поведение, такие как информационные объекты бизнес-слоя и объекты данных слоя приложений.

Композитные элементы способны объединять в себе элементы нескольких аспектов. Важно помнить, что язык ArchiMate не предоставляет шаблонов моделирования, и фреймворк служит категоризацией элементов языка.

В ArchiMate отсутствует отдельный слой для информации. Вместо этого, элементы аспекта пассивной структуры, такие как бизнес-объекты, объекты данных и технологические объекты, используются для представления информационных сущностей в различных слоях фреймворка ArchiMate.

Подробнее об нотации Archimate см. видео ниже.
