Начало работы над моделью деятельности организации
Объектом справочника «Деятельность» является единица деятельности, как единица измеряемой деятельности предприятия. В зависимости от используемой нотации моделирования единицы деятельности могут быть разных типов. Слева от типа единицы деятельности показано его графическое обозначение в Навигаторе:
Функция VAD (Value-Added Chain)
Функция EPC (Event-Driven Process Chain)
Процесс BPMN (Business Process Model and Notation)
Класс единицы деятельности выбирается в момент ее добавления в Навигатор при помощи команд Добавить рядом и Добавить под. По умолчанию этот класс будут иметь все потомки созданной единицы деятельности, если они добавляются в модель на диаграмме единицы деятельности.
В Таблице 1 приведены классы единиц деятельности, которые можно создать с помощью пункта меню Добавить под в Навигаторе.
| Класс текущей единицы деятельности | Классы создаваемой единицы деятельности |
|---|---|
| Папка | Папка, VAD, EPC, BPMN |
| VAD | VAD, EPC, BPMN |
| EPC | EPC, BPMN, Вызывающая активность |
| BPMN | EPC, BPMN, Вызывающая активность, Абстрактная задача |
Класс созданной единицы деятельности можно изменять при помощи команды контекстного меню Преобразовать в, если данная единица деятельности не была декомпозирована.
Создание первой единицы деятельности модели
В начале работы с базой данных справочник «Деятельность» пуст, и в дереве Навигатора на вкладке Деятельность объекты отсутствуют.

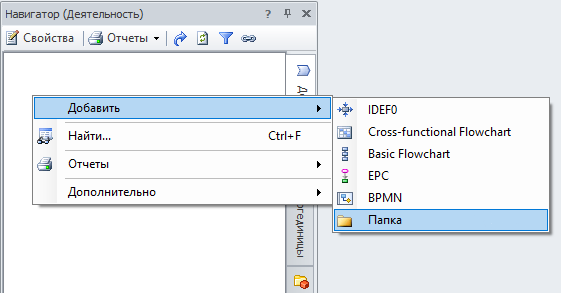

Так как в одной базе данных могут создаваться модели для разных предприятий, целесообразно создавать для каждой модели свою папку. Новая папка создается при помощи пункта меню Добавить под → Папка в контекстном меню пустой области вкладки Деятельность

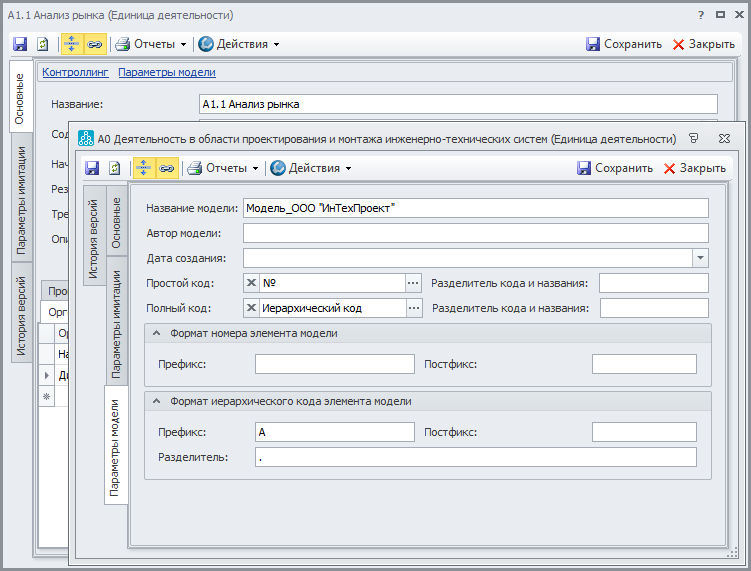

Название и код единицы деятельности
Новая единица деятельности добавляется с именем, состоящим из кода и названия. Название вводится пользователем.
Подробная информация о формировании кода приведена в статье Автонумераторы классов.
