Окно "Ход имитации"

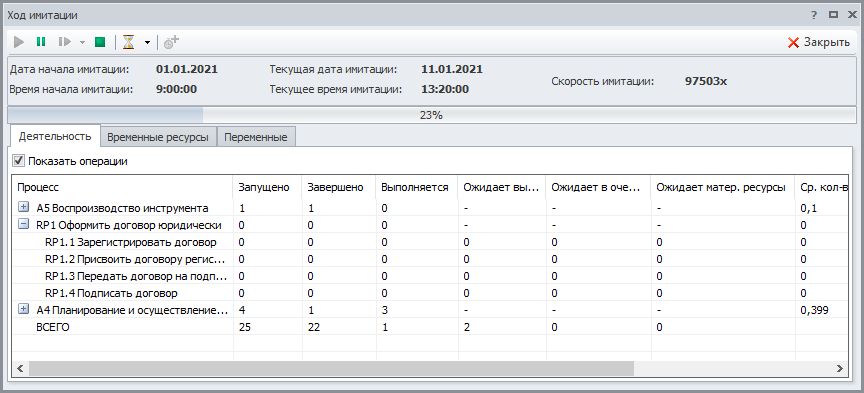

В окне Ход имитации отображаются параметры: "Дата начала имитации" и "Время начала имитации", "Текущая дата имитации" и "Текущее время имитации", "Скорость имитации" (Рис. 1).
Управление ходом имитации осуществляется с помощью кнопок на Панели инструментов окна Ход имитации. Описание назначения кнопок приведено в Управление процессом имитации.
Состояние имитации отображается в статусной строке.

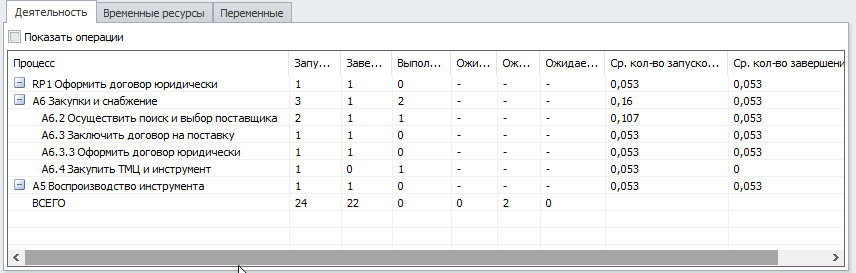

На вкладке Процессы (Рис. 2) представлен перечень имитирующих процессов и информация об экземплярах имитирующих процессов. Чек-бокс Показать операции предназначен для отображения наименований имитирующих операций и информации об их экземплярах.

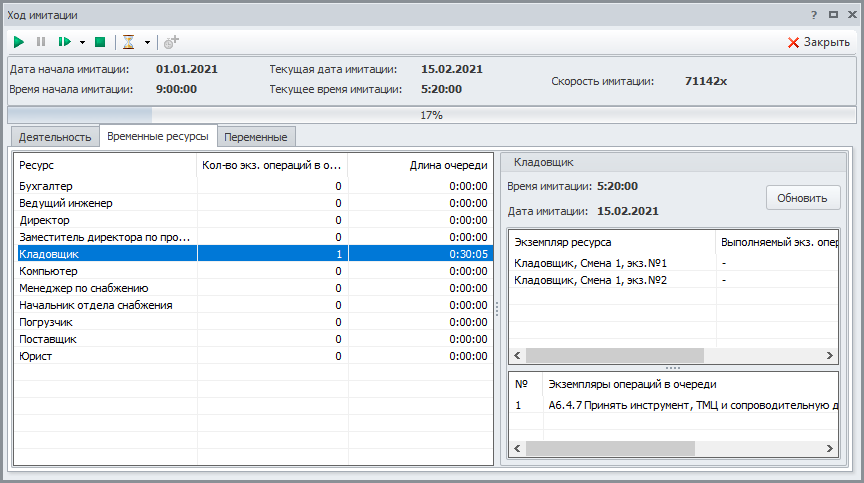

На вкладке Временные ресурсы (Рис. 3) представлен перечень имитирующих временных ресурсов, экземпляры которых участвуют при выполнении экземпляров имитирующих процессов. При выделении наименования имитирующего временного ресурса в правой части вкладки отображается детальная информация о состоянии имитирующего ресурса и его экземпляров на момент выделения.

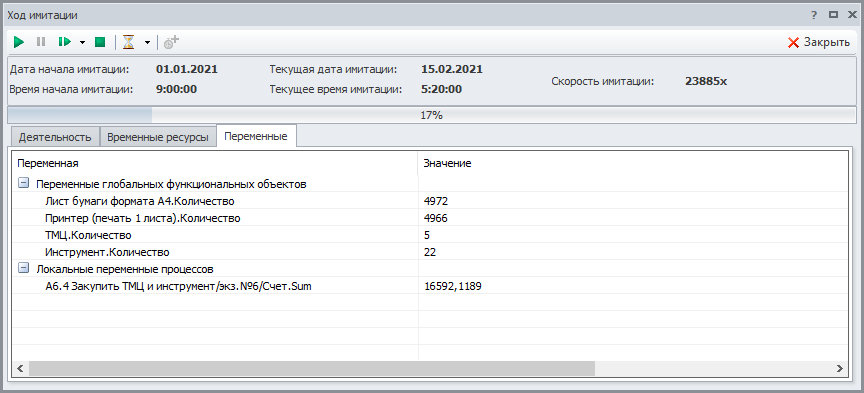

На вкладке Переменные (Рис. 4) отображаются значения экземпляров переменных, используемых при проведении имитации.
Пошаговая имитация диаграммы

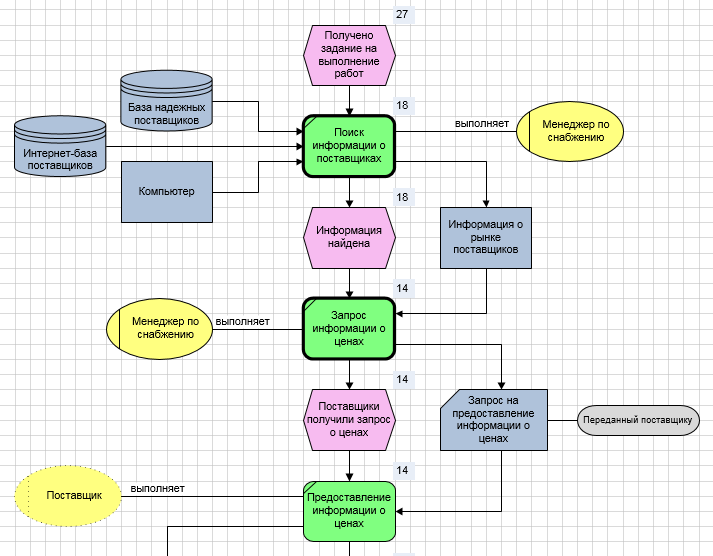

При запуске пошаговой имитации из Окна диаграммы единицы деятельности во время имитации рамкой выделяются фигуры диаграммы, обозначающие точки, где в текущий момент имитации находятся токены. Для каждой фигуры операции отображается количество завершенных экземпляров имитирующих операций. На диаграмме процесса в нотации Flowchart дополнительно отображается количество запущенных экземпляров имитирующих событий. На диаграмме процесса в нотациях ЕРС и BPMN дополнительно отображается количество запущенных экземпляров имитирующих событий и операторов. (Рис. 5).
