Нотация FAD (function allocation diagram) предназначена для описания окружения функции. Нотация FAD очень похожа на нотацию EPС. Но в отличие от нотации EPC на диаграмме данной нотации описывается окружение одной единственной функции - той, чья диаграмма формируется (рис. 1).

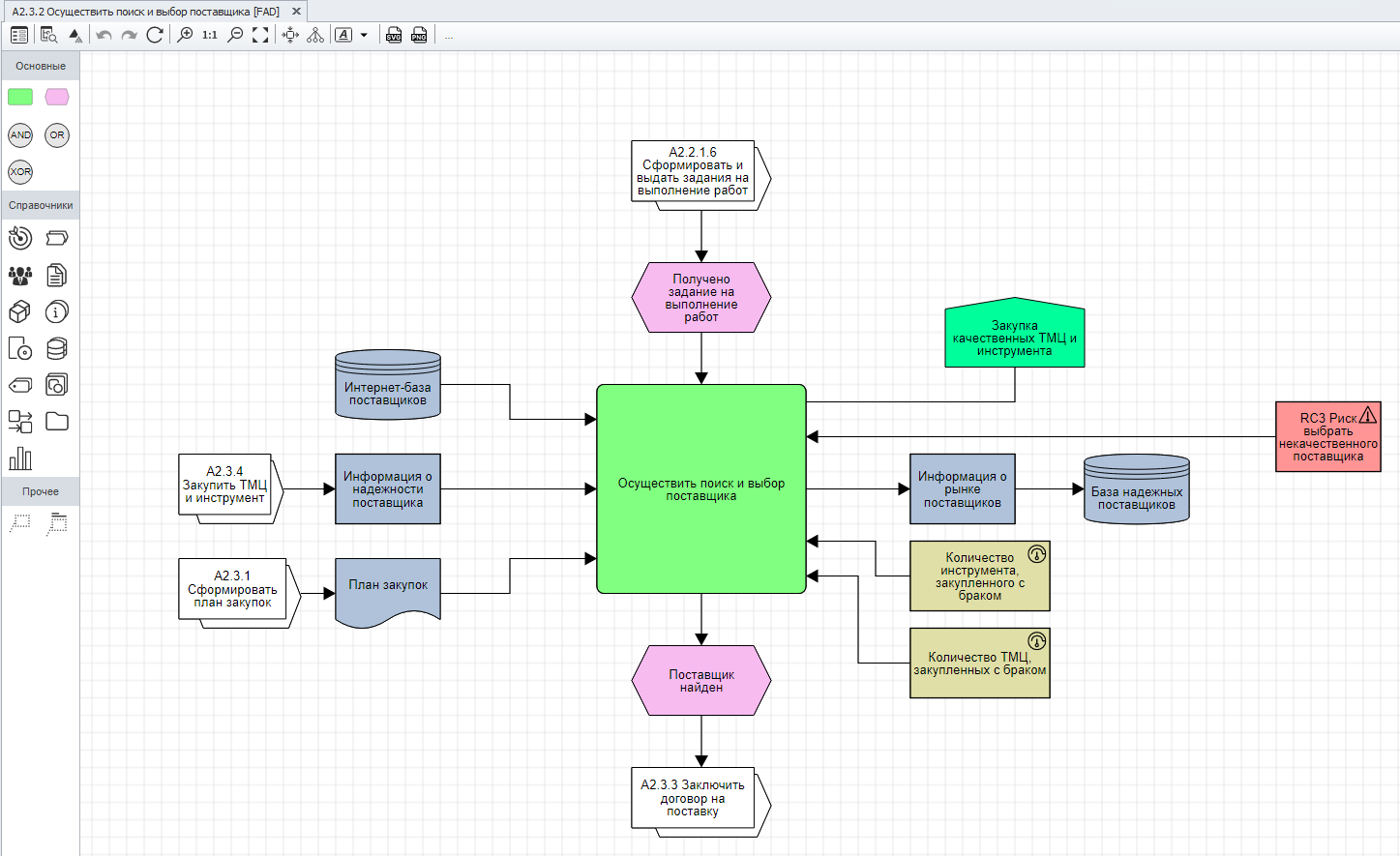

Рисунок 1. Диаграмма в нотации FAD

При добавлении с палитры символа функции на диаграмму добавляется фигура объекта, чья диаграмма моделируется. На диаграмме изображаются

потоки входящей информации и объектов;
потоки исходящей информации и объектов;
оргединицы выполняющие или участвующие в выполнени функции;
цель, на достижение которой направлено выполнение функции;
KPI функции;
программные продукты, поддерживающие выполнение функции;
риски.

Модель FAD часто используется для подробного моделирования функций, расположенных на диаграмме EPC. Но также для одной функции EPC можно создать и диаграмму EPC, и диаграмму FAD одновременно.

Подробнее о нотации FAD см. видео ниже.
